पावर इन्डक्टर फ्ल्याट तार कोइल चुम्बकीय रूपमा क्रसओभर इन्डक्टर
1. मोडेल नम्बर: MTP2915S-6R8M

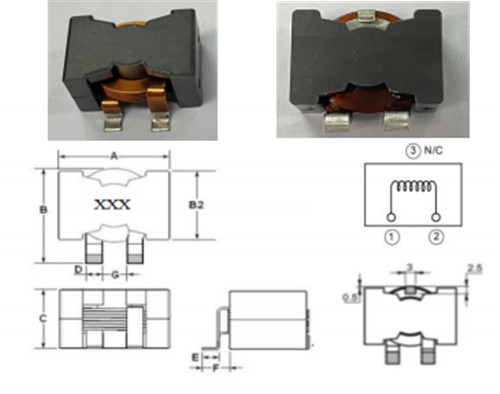

2. साइज: कृपया तलको रूपमा विवरणहरू हेर्नुहोस्
| ग्राहक | मोडेल नं. | MTP2915S-6R8M | संशोधन | A/1 | ||
| फाइल नं. | भाग नं. | DATE | २०२२.११.२३ | |||
| १.उत्पादन आयाम | UNIT:mm | |||||
| ग्राहक | मोडेल नं. | MTP2915S-6R8M | संशोधन | A/1 | ||
| फाइल नं. | भाग नं. | DATE | २०२२.११.२३ | |||
| १.उत्पादन आयाम | UNIT:mm | |||||
 | A | २८ MAX | ||||
| B | 28.5MAX | |||||
| C | १५.५ MAX | |||||
| D | ४.०±०.०५ | |||||
| E | ४.५±०.५ | |||||
| F | 6.0REF | |||||
| G | ६.२ रेफ | |||||
2. विद्युतीय आवश्यकताहरू
| प्यारामिटर | निर्दिष्टीकरण | शर्त | परीक्षण उपकरणहरू |
| L(uH) | ६.८± २०% | 100KHz/0.25V | MICROTEST 6377 |
| DCR(mΩ) | 2.5MAX | 25 ℃ मा | TH2512A |
| म बसें (A) | 36A TYP L0A*80% | 100KHz/0.25V | MICROTEST 6377+6220 |
| म rms(A) | 30A TYP △T≤40℃ | 100KHz/0.25V | MICROTEST 6377+6220 |
3. सामग्री सूची
| ITEM | सामग्री | आपूर्तिकर्ता |
| कोर | DR:(P47)27*19*7.5*B12 | YUEFENG/DONGYANGGUANG/TIANT ONG |
| तार | (0.8*4.0*5.75ts) | TAIYI-JIATENG-SONGYE |
| SOLDER | TIN-Sn99.95 | QIANDAO/HONGXINGWEI |
| ग्राहक | मोडेल नं. | MTP2915S-6R8M | संशोधन | A/1 | ||||||
| फाइल नं. | भाग नं. | DATE | २०२२.११.२३ | |||||||
| क्रमबद्ध गर्नुहोस् | ITEM | A | B | C | D | E | F | G | H | K |
| उत्पादन र आयाम | SPEC | २८ MAX | 28.5MAX | १५.५ MAX | ४.०±०.०५ | ४.५±०.५ | 6.0REF | ६.२ रेफ | ||
| 1 | २७.५६ | २६.५० | १५.३५ | ४.०२ | ४.०१ | ५.९८ | ६.२५ | |||
| 2 | २७.५६ | २६.५० | १५.३४ | ४.०३ | ४.०० | ५.९९ | ६.२९ | |||
| 3 | २७.६० | २६.५६ | १५.३२ | ४.०२ | ४.०१ | ५.९२ | ६.२४ | |||
| 4 | २७.५६ | २६.५८ | १५.३४ | ४.०३ | ४.०२ | ५.९ | ६.२५ | |||
| 5 | २७.६५ | २६.६८ | १५.३६ | ४.०५ | ४.०० | ५.९ | ६.२५ | |||
| X | २७.५९ | २६.५६ | १५.३४ | ४.०३ | ४.०१ | ५.९४ | ६.२६ | #DIV/0! | ||
| R | ०.०९ | ०.१८ | ०.०४ | ०.०३ | ०.०२ | ०.०९ | ०.०५ | ०.०० | ||
| विद्युतीय र आवश्यकता NTS | ITEM | L(μH) | DCR(mΩ) | म बसें (A) | DC BIAS | Irms | आकार: | |||
| SPEC | ६.८± २०% | 2.5MAX | 36A TYP L0A*80% | 降幅 % | 30A TYP △T≤40℃ |  | ||||
थप विवरण र विशिष्टता
| काम गर्ने तापमान | -20℃ देखि +105℃ |
| भण्डारण आर्द्रता | ३०% देखि ९५% |
| परीक्षण वस्तुहरू | Ø घुम्छ Ø इन्डक्टन्स Ø DC प्रतिरोध testx Ø हालको परीक्षा Ø हाई-पोट |
| प्रमाणपत्रहरू | ISO9001:2008, ISO14001:2008, UL, CQC |
| MOQ | 1000 पीसी |
| OEM | स्वीकार्य |
| नमूना | नि: शुल्क, तर ढुवानी तपाइँको पक्ष द्वारा भुक्तान गरिनु पर्छ |
| नमूना समय | 3-5 काम दिन |
| प्याकेज | EPE फोम + निर्यात दफ़्ती, वा प्लास्टिक ट्रे + निर्यात दफ़्ती |
| डेलिभरी समय | जम्मा विरुद्ध लगभग 15 काम दिन |
आवेदन
1. डिजिटल उत्पादनहरू: डिजिटल क्यामेरा ETC
2. घरेलु उपकरण: धुने मेसिन, एयर कन्डिसन, कफी मेकरETC
3. सुरक्षा उत्पादनहरू: क्यामेरा, आवाज रेकर्डिङ उपकरण, इन्फ्रारेड उपकरणहरूETC
4. पावर: स्विचिंग पावर सप्लाई, UPS ETC
5. प्रकाश औद्योगिक: एलईडी ड्राइभरहरू
6. अटो इलेक्ट्रोनिक्स: नेभिगेटर, डाटा रेकर्डर, कार चार्जर ETC
7. खेलौना: इलेक्ट्रिक खेलौना, रिमोट कन्ट्रोलर ETC
8. मोटर्स
व्यापार सर्तहरू
1. भुक्तानी:
1) T/T 30% अग्रिम, सन्तुलित 70% प्रेषण अघि भुक्तान गर्न।
२) L/C
2. लोडिङ पोर्ट: शेन्जेन वा Hongkong पोर्ट।
3. छुटहरू: अर्डर मात्रामा आधारित प्रस्ताव।
4. वितरण समय: आदेश मात्रा अनुसार 7-30 दिन।
ढुवानी
हामी DHL, UPS, FEDEX, SF, EMS र TNT द्वारा सामानहरू पठाउँछौं।
नमूना नेतृत्व समय लगभग 3-7 दिन छ
अर्डर नेतृत्व समय लगभग 20-30 दिन हो।
(यदि स्टकमा उत्पादनहरू छन् भने, हामी भुक्तानी प्राप्त गरेपछि एकैचोटि डेलिभरी गर्न सक्छौं।)
